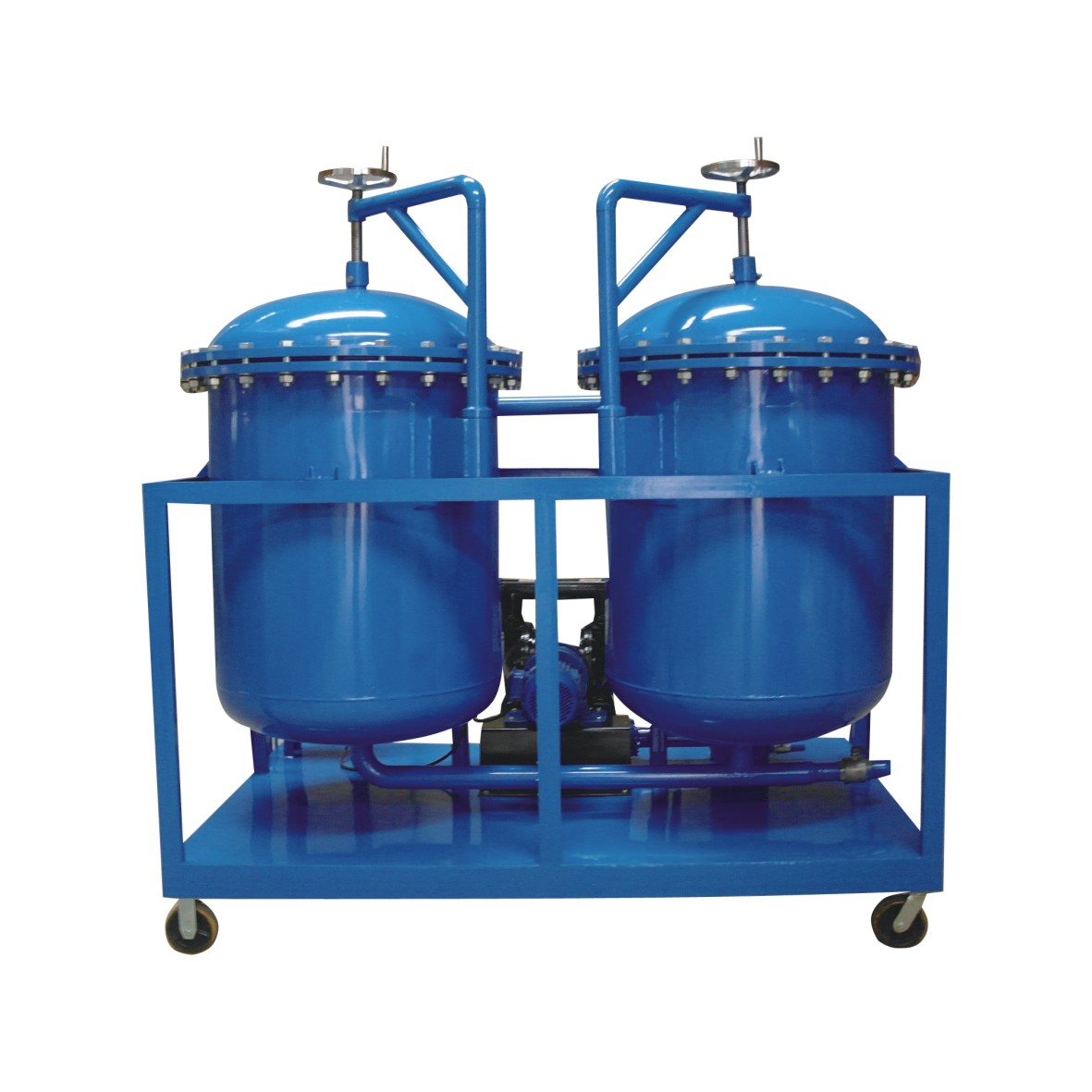

DSG系列袋式过滤器
用途范围
克利尔袋式过滤器已在全球工业广泛应用(化工、电子、食品饮料、金属加工、油漆瓷器、制药及水处理等行业),可根据客户需要生产过滤器。
性能特点

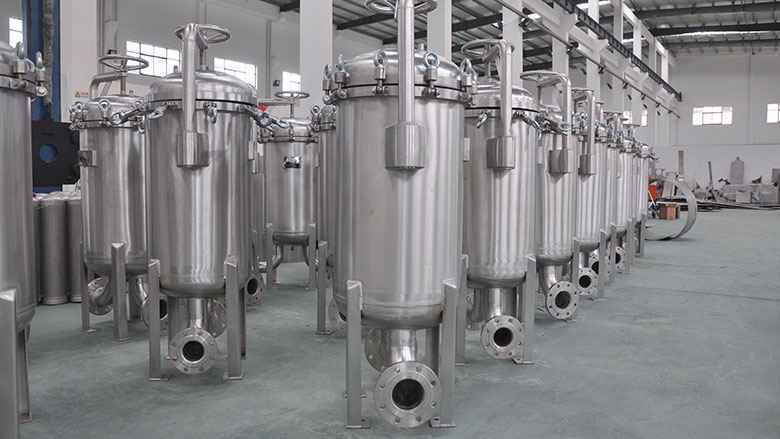

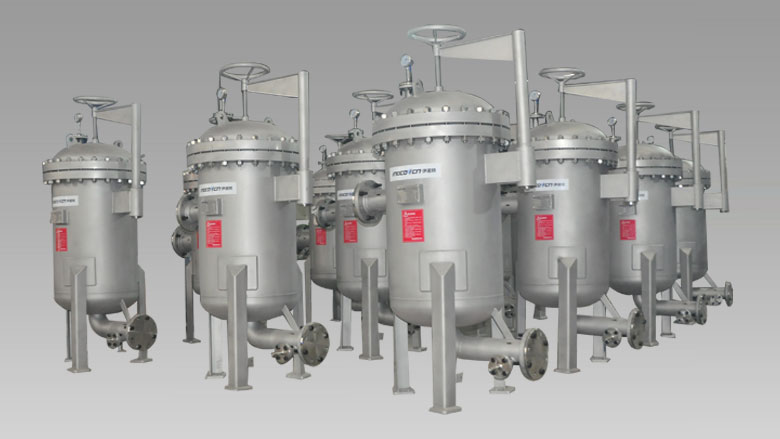

1、克利尔多袋式过滤器可提供1-40个滤袋供选择,多元化及先进的过滤器设计、精密滤袋、自动化组合;侧入式袋式过滤器,所有零部件均为标准型号,可按流体线生产,也可按压力容器GB150标准生产;克利尔为您提供最优化的解决方案。
2、侧入式单袋过滤器采用标准吊耳螺栓固定,采用标准的DN50,和DN80法兰接口连接。适合滤袋的4种常规尺寸,1号,2号,3号,4号滤袋;适用于流量60~5000M3/H的工况,对于少量滤袋数量的过滤器,配合手轮和标配轴承的转臂,便于开启和操作;对于大于12袋以上的过滤器,可选择气缸或液压辅助,在开启和关闭时仅需1人操作。辅助装置包括了泄压阀、定位销等等,有效保证了设备的安全运行。

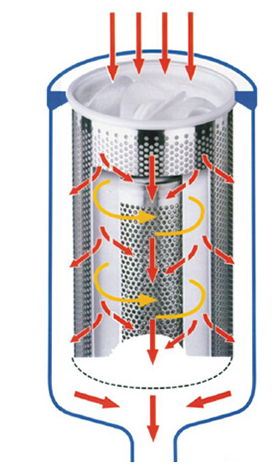

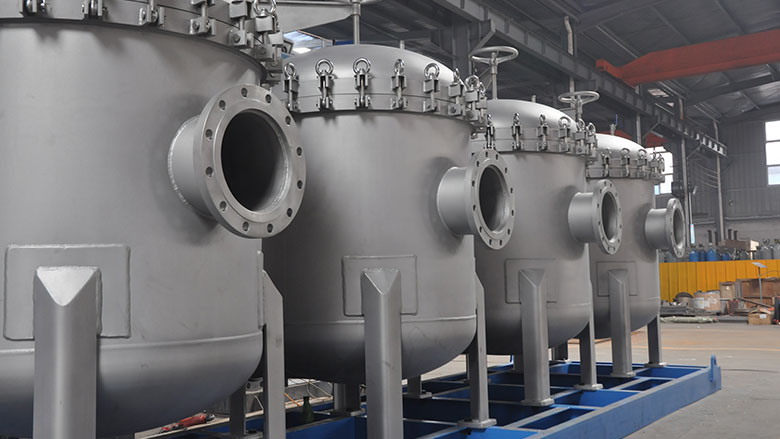

3、滤袋支撑:不锈钢和普钢多孔支撑滤篮,独特的三点式滤袋固定方式,确保滤袋和过滤器壳体之间拥有良好的密封性能,液压或气缸可选,优质O形圈密封,保证运行方便,可靠,侧入底出的设计确保液体可被完全排放,同时采用了正切位出口供选择。
标准模式为2~24袋(1号袋和2号袋),最大已生产到40袋。
4、壳体材料:20#、304、316L、2205、2507,密封垫片:硅胶、丁晴橡胶、四氟橡胶;滤袋材质:聚酯、聚丙烯、尼龙、聚四氟乙烯、玻纤;优质O形圈密封,保证运行方便,可靠。
袋式过滤器选型及技术参数
单袋式过滤器 |
||||||||||
产品型号 |
滤袋型号 |
流速 M3/H |
滤筒高度 (MM) |
总高度 (MM) |
过滤器直径 (MM) |
滤袋直径 (MM) |
进出口 |
|||
DSG-1D20 |
1 |
20 |
500 |
720 |
Φ204 |
Φ170 |
1''-4'' |
|||
DSG-2D40 |
2 |
40 |
700 |
1070 |
Φ204 |
Φ170 |
1''-4'' |
|||
DSG-3D06 |
3 |
6 |
350 |
430 |
Φ114 |
Φ97 |
3/4''-2'' |
|||
DSG-4D12 |
4 |
12 |
500 |
580 |
Φ114 |
Φ97 |
3/4''-2'' |
|||
技术参数 |
||||||||||
设计、制造及验收标准 |
HG21637-91、GB150-2011 |
|||||||||
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|||||||||
接口形式 |
螺纹、卡箍、法兰 |
|||||||||
口径尺寸 |
1-1/2”. |
|||||||||
排污口规格 |
1/4”. |
|||||||||
滤袋型号 |
1# 2#,3#,4#. |
|||||||||
过滤精度 |
0.5um-800um. |
|||||||||
设计压力 |
0~1.6Mpa |
|||||||||
设计温度 |
120℃. |
|||||||||

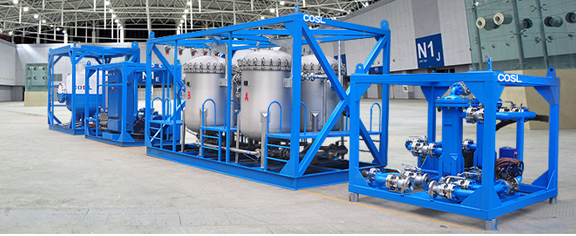

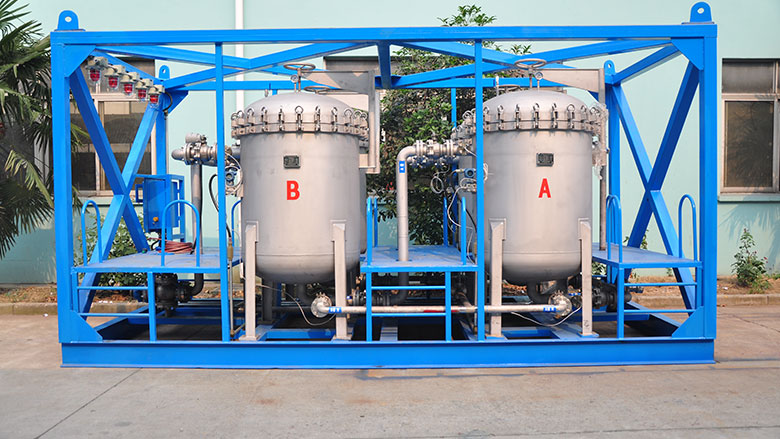

多袋式过滤器 |
||||||||||
产品型号 |
滤袋型号 |
滤袋数量 |
过滤面积 (m2) |
最大流量 (m3/h) |
压力 (Mpa) |
进出口 |
材质 |
|||
DSG-2D250 |
2 |
2 |
0.9 |
50 |
1.0 |
2-1/2" |
Q345R/304/316L/F55 |
|||
DSG-2D375 |
3 |
1.35 |
75 |
1.0 |
3" |
|||||
DSG-2D4100 |
4 |
1.8 |
100 |
1.0 |
4" |
|||||
DSG-2D5125 |
5 |
2.25 |
125 |
1.0 |
5" |
|||||
DSG-2D6150 |
6 |
2.7 |
150 |
1.0 |
6" |
|||||
DSG-2D8200 |
8 |
3.6 |
200 |
1.0 |
6" |
|||||
DSG-2D9225 |
9 |
4.05 |
225 |
1.0 |
8" |
|||||
DSG-2D10250 |
10 |
4.5 |
250 |
1.0 |
8" |
|||||
DSG-2D12300 |
12 |
5.4 |
300 |
1.0 |
10" |
|||||
DSG-2D16400 |
16 |
7.2 |
400 |
1.0 |
12" |
|||||
DSG-2D184500 |
18 |
8.1 |
450 |
1.0 |
12" |
|||||
DSG-2D24600 |
24 |
9.0 |
600 |
1.0 |
12" |
|||||
技术参数 |
||||||||||
制造标准 |
GB150”CS”钢印,ASME“U”印章 |
|||||||||
工作压力 |
0.6Mpa~5.0Mpa |
|||||||||
设计温度 |
0~80℃ |
|||||||||
适用介质 |
水、化学品、气体等包括易燃易爆等物料 |
|||||||||
精度范围(Accuracy):0.1, 0.2 .0.3 , 0.5, 1 , 5, 10, 15, 25, 50, 100, 200, 300, 400, 500, 600μm |
